Wastegates: präzise & robuste Ladedruckregelung

Wastegates entscheiden darüber, wie viel Ladedruck ein Turbolader überhaupt aufbauen darf. Ohne diese Begrenzung würde er sich mit jeder zusätzlichen Abgasmenge weiter hochdrehen, bis Bauteil oder Motor an ihre Grenze kommen. Ob die Regelung im Turbinengehäuse sitzt oder als eigenes Ventil davor, ist dabei keine Geschmacksfrage: Davon hängen Regelgenauigkeit, Bauraum und Montageaufwand ab. Unsicher bei der Auslegung? Ruf uns an, bevor du bestellst.

Das Wichtigste in Kürze: Wastegates

• Die Aufgabe: Ein Teil des Abgases wird an der Turbine vorbeigeführt, damit der Lader nicht über seinen Sollwert hinaus hochdreht.
• Interne Wastegates: Eine Klappe im Turbinengehäuse, betätigt über Druckdose oder elektrischen Steller.
• Externe Wastegates: Ein eigenständiges Ventil vor der Turbine mit deutlich größerem Bypass-Querschnitt und feinerer Regelung.
• Die Feder gibt den Grunddruck vor: Sie bestimmt, ab welchem Ladedruck das Ventil öffnet. Unterhalb dieses Werts lässt sich nichts einstellen.
• Bei uns: verschiedene externe Wastegates samt passenden Federn, Flanschen und Dichtungen als Zusätze.

Welche Aufgabe hat das Wastegate am Turbolader?

Ohne geeignete Regelung kann ein Turbolader seine mechanischen Grenzen schnell erreichen oder überschreiten: Je mehr Abgas durch die Turbine strömt, desto schneller dreht die Welle und desto höher steigt der Ladedruck. Dieser Kreislauf verstärkt sich selbst, wird aber unter anderem vom Wastegate unterbrochen. Ab einem festgelegten Druck leitet es einen Teil des Abgases an der Turbine vorbei, sodass die Welle nicht weiter hochdreht, obwohl der Motor mehr Abgas liefert. Fehlt diese Begrenzung, drehen Laufzeug und Ladedruck über das aus, wofür Lader und Motor ausgelegt sind.

Abgrenzung zu zwei ähnlichen Bauteilen

Zwei Komponenten werden mit dem Wastegate regelmäßig verwechselt:

• Schubumluftventil: Es sitzt auf der Verdichterseite und baut den Druck ab, sobald die Drosselklappe schließt. Mit der Begrenzung des Ladedrucks hat es nichts zu tun.
• Variable Turbinengeometrie: Hier stellen bewegliche Leitschaufeln den Anströmwinkel ein. Geregelt wird über den Querschnitt statt über einen Bypass.

Interne Wastegates: Regelung im Turbinengehäuse

Aufbau und Ansteuerung

Beim internen Wastegate sitzt eine Klappe im Turbinengehäuse und gibt einen Kanal frei, der an der Turbine vorbeiführt. Betätigt wird sie über eine Druckdose: Eine Feder hält die Klappe zu, während der Ladedruck aus dem Verdichtergehäuse über eine Schlauchleitung dagegen arbeitet. Neuere Serienturbolader ersetzen die Dose durch einen elektrischen Steller, den das Motorsteuergerät unmittelbar ansteuert. Der Vorteil dieser Bauweise:

• kein zusätzlicher Bauraum
• kein zweiter Abgasweg
• keine Anpassung am Krümmer

Wo interne Wastegates an ihre Grenze kommen

Der Bypass-Kanal ist durch das Gehäuse vorgegeben und fällt knapp aus. Bei großen Ladern und hohen Abgasmengen reicht er irgendwann nicht mehr: Der Ladedruck steigt über den Sollwert, obwohl die Klappe bereits vollständig offen steht. Dieses Verhalten ist als Boost Creep bekannt und lässt sich über die Ansteuerung nicht abstellen. Hinzu kommen die üblichen Verschleißbilder:

• eine ausgeschlagene Klappenlagerung, die im Teillastbereich rasselt
• eine gerissene Membran in der Druckdose
• eine Klappe, die durch Ablagerungen schwergängig wird

Externe Wastegates: mehr Querschnitt und feinere Regelung

Aufbau und Ansteuerung über die Feder

Ein externes Wastegate ist ein eigenständiges Ventil, das vor der Turbine am Krümmer oder Abgassammler sitzt. Weil es nicht im Gehäuse untergebracht werden muss, fällt der Ventilteller deutlich größer aus. Üblich sind Durchmesser zwischen 38 und 60 Millimetern. Damit lässt sich auch bei hohem Abgasdurchsatz genug Volumen vorbeiführen, um den Ladedruck auf dem Zielwert zu halten. Geöffnet wird gegen eine Feder im Ventil, auf die ein Referenzdruck wirkt und über einen Ladedruckregler lässt sich der Öffnungspunkt zusätzlich elektronisch beeinflussen.

Abgasführung: zurück in die Anlage oder ins Freie

Für das abgeführte Abgas gibt es aus dem externen Wastegate zwei Wege:

• Die Rückführung leitet es hinter der Turbine wieder in die Abgasanlage, sodass Katalysator und Schalldämpfer wirksam bleiben.
• Die zweite Variante bläst über ein offenes Rohr direkt ins Freie.

Letzteres ist laut und im öffentlichen Straßenverkehr nicht zulässig, sodass diese Lösung den Motorsport-Turboladern im Wettbewerbsbetrieb vorbehalten bleibt.

Was der Umbau voraussetzt

Der Einbau verlangt einen Krümmer oder Sammler mit Wastegate-Flansch. Fehlt er, muss er angeschweißt oder ein passendes Bauteil beschafft werden. Dazu kommen:

• Platz neben dem Lader
• Flansche oder V-Band-Klemmen
• Dichtungen
• eine angepasste Abstimmung

Für einen Serienlader, der wieder laufen soll, steht der Aufwand in keinem Verhältnis. Seine Berechtigung hat er dort, wo Ladergröße, Ladedruck oder Bauraum die interne Lösung ohnehin ausschließen, etwa beim Aufbau mit Upgrade-Turbolader.

Interne oder externe Wastegates im Vergleich

Wie du externe Wastegates auswählst: Größe, Feder & Anbindung

Ventildurchmesser

Die Größe richtet sich nach Abgasmenge und Turbine, nicht allein nach der Motorleistung: Je mehr Abgas vorbeigeführt werden muss, desto größer der Teller. Ein zu kleines Ventil hält den Ladedruck oben heraus nicht, ein zu großes regelt im unteren Bereich unruhig, weil schon kleine Bewegungen viel Volumen freigeben. Hubraum, Zielleistung und das genutzte Drehzahlband grenzen die Auswahl also ein.

Feder und Grunddruck

Die verbaute Feder legt fest, ab welchem Druck das Ventil öffnet und damit den Ladedruck, der ohne weitere Ansteuerung anliegt. Unter diesen Wert kommst du nicht und darüber hinaus nur mit einem Ladedruckregler. Ausgewählt wird sie deshalb nach dem niedrigsten Ladedruck, den du fahren willst. Tauschen lässt sie sich später, je nach Ventil auch kombinieren.

Flansch, Bauraum und Abgasleitung

Abschließend solltest du noch die Anbindung an den Krümmer klären – verschraubter Flansch oder V-Band. Auch die Ausrichtung im Motorraum und die Führung der Abgasleitung sind hierfür wichtig. Plane diese Punkte zusammen mit dem Ventil und nicht im Nachhinein. Wechselst du ohnehin das Abgasgehäuse, gehören beide Entscheidungen in einen Arbeitsschritt.

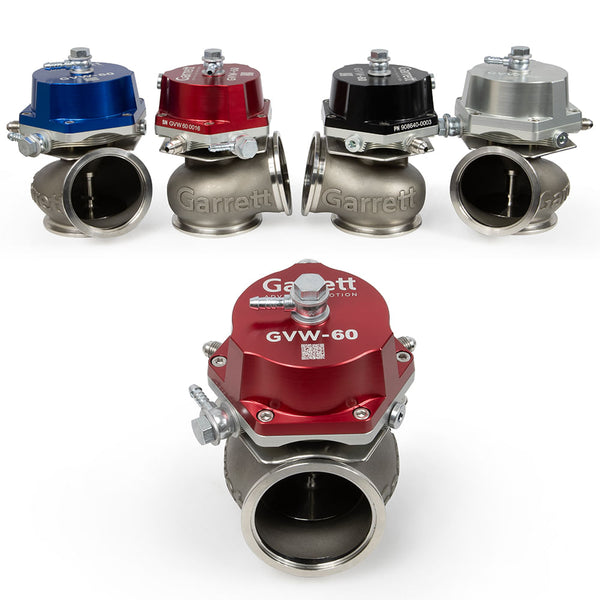

Entdecke unser Sortiment: Wastegates von Garrett in OEM-Qualität

Als offizieller Händler führen wir die externen Wastegates von Garrett passend zum Turbolader. Sie stammen aus derselben Entwicklung wie die Lader selbst, was dir bei der Auslegung einiges an Arbeit abnimmt: Flanschmaße, Federbereiche und Datenblätter sind aufeinander abgestimmt, statt aus verschiedenen Quellen zusammengesucht zu werden.

Zudem kannst du die Peripherie bei uns aus derselben Hand bestellen: V-Band-Klemmen, Dichtungen und Montagematerial.

Robuste Wastegates bei Turbo-Mot Performance kaufen

Seit über 30 Jahren drehen sich unsere Tage um Turbolader und Ersatzteile wie Wastegates. Welche Ladedruckregelung zu einem Aufbau passt, beantworten wir deshalb nicht aus dem Datenblatt, sondern aus Projekten, die wir begleitet haben. Schick uns dein Setup, bevor du bestellst.

• Originalware von Garrett, kein Nachbau
• Beratung zu Größe, Feder und Anbindung möglich
• Flansche, Klemmen und Dichtungen aus einem Haus
• Direktversand aus eigenem Lager bei Bestellung bis 14:00 Uhr
• Versand in die gesamte EU

Jetzt das passende Wastegate finden – DIREKT. EINFACH. CLEVER.

FAQ zu Wastegates

Hat jeder Turbolader ein Wastegate?

Nein. Lader mit variabler Turbinengeometrie regeln den Ladedruck über verstellbare Leitschaufeln und kommen ohne Bypass aus – das betrifft vor allem Dieselmotoren. Auch einige ältere Aufbauten arbeiten ohne Begrenzung, weil der Lader so klein ausgelegt ist, dass er den kritischen Bereich gar nicht erreicht. Bei allem, was darüber hinausgeht, ist eine Ladedruckbegrenzung Pflicht: Ohne sie fehlt dem System die Obergrenze, und die Belastung steigt mit jeder Drehzahl weiter an.

Brauche ich für den Umbau auf ein externes Wastegate eine Eintragung?

In aller Regel ja. Die Ladedruckregelung gehört zu den Merkmalen, die den zulässigen Zustand deines Fahrzeugs bestimmen – wird daran etwas verändert, ist eine Abnahme fällig. Je nachdem, ob für die Bauteile ein Teilegutachten vorliegt, läuft das über eine Änderungsabnahme nach § 19 Abs. 3 StVZO oder eine Einzelabnahme nach § 21 StVZO. Geprüft werden dabei auch Abgas- und Geräuschwerte, weshalb eine Abgasführung ins Freie von vornherein ausscheidet. Informiere anschließend deine Versicherung.

Wie finde ich die richtige Federstärke?

Ausgangspunkt ist der niedrigste Ladedruck, den du fahren willst – nicht der höchste. Denn die Feder legt fest, ab wann das Ventil öffnet, und unter diesen Wert kommst du im Betrieb nicht mehr. Wer die Feder nach dem Spitzenwert auswählt, verliert die Möglichkeit, das Setup für Straße oder Einfahrphase zurückzunehmen. Nach oben ist die Sache unkritisch: Mit einem Ladedruckregler lässt sich der Öffnungspunkt anheben. Bei Unsicherheit, nenne uns dein Zielfenster, dann grenzen wir die Feder gemeinsam ein.

Woran erkenne ich ein defektes Wastegate?

Typisch sind Ladedruckwerte, die nicht mehr zum Sollwert passen – entweder zu niedrig, weil das Ventil nicht mehr schließt, oder zu hoch, weil es nicht öffnet. Im zweiten Fall folgt meist ein Overboost-Eintrag samt Notlauf. Hörbar wird ein Defekt als metallisches Rasseln im Teillastbereich, wenn die Klappenlagerung ausgeschlagen ist. Prüfen lässt sich die Druckdose mit einer Handpumpe: Hält sie den Druck nicht, ist die Membran gerissen. Ähnliche Symptome erzeugen allerdings auch undichte Schläuche und ein zugesetzter Partikelfilter.

Kann ich ein externes Wastegate selbst montieren?

Die Montage selbst ist überschaubar, die Vorarbeit entscheidet. Nötig ist ein Krümmer mit passendem Flansch – fehlt er, gehört das Anschweißen in fachkundige Hände, weil Position und Anströmwinkel das Regelverhalten mitbestimmen. Beim Einbau zählen freie Dichtflächen, neue Dichtungen beziehungsweise ein intakter V-Band-Ring und ein spannungsfreier Sitz, damit sich nichts verzieht. Achte außerdem auf die korrekte Verlegung der Druckleitungen. Die anschließende Abstimmung solltest du einplanen, ohne sie bleibt das Ventil ungenutztes Potenzial.
